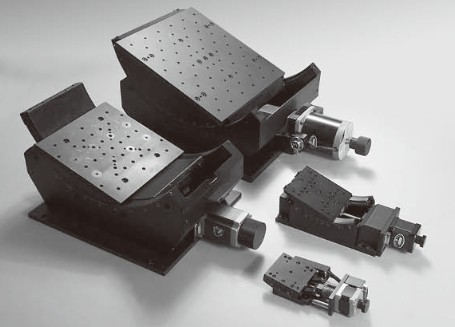

HG10GA 系列精密電控傾斜臺
發布時間：2013-07-17 06:44:04 人氣：2289 來源：本站
主要特征：
● 弧形滾珠導軌，傳動平滑、可靠；
● 精加工蝸輪蝸桿傳動，驅動力大；
● 臺面繞同一水平軸線作俯仰調節，最大傾斜角：±45°；
● 多組成對設計，疊加放置后，可繞一點兩維交叉旋轉；
● 可選裝編碼器，實現半閉環控制。
主要技術指標：

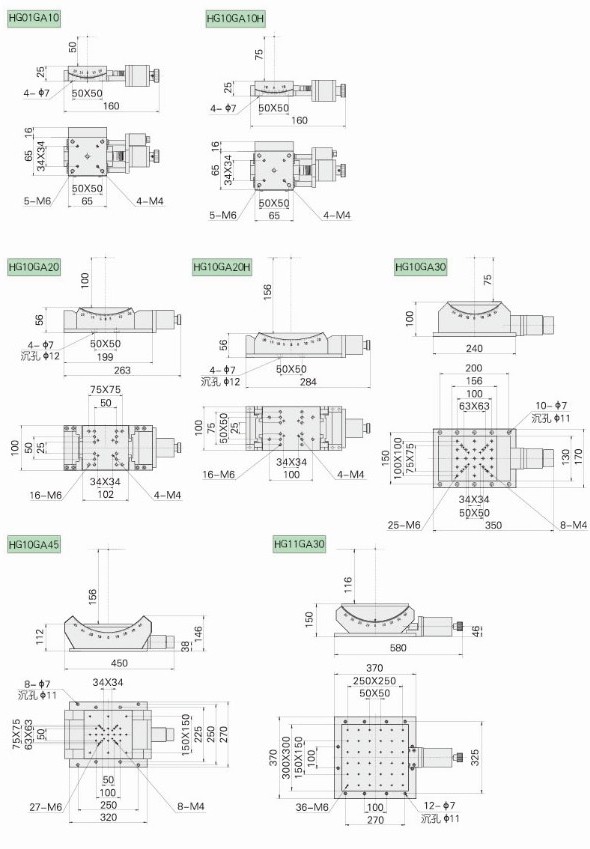

| 型號 | HG10GA10 | HG10GA10H | HG10GA20 | HG10GA20H | HG10GA30 | HG10GA45 | HG11GA30 |
| 臺面尺寸（mm） | 65x65 | 65x65 | 100x100 | 100x132 | 130x130 | 200x200 | 300x300 |
| 臺面傾斜角 | ±10° | ±10° | ±20° | ±20° | ±30° | ±45° | ±30° |
| 分辨率 | 0.0001° | 0.0008° | 0.00005° | 0.00004° | 0.0001° | 0.00006° | 0.00005° |
| 重復定位精度 | 0.008° | 0.008° | 0.005° | 0.005° | 0.002° | 0.002° | 0.001° |
| 傳動比 | 248 | 348 | 494 | 718 | 270 | 444 | 525 |
| 步進電機（1.8°） | 42步進電機 | 56步進電機 | 86步進電機 | ||||
| 負載（kg） | 5 | 5 | 10 | 10 | 15 | 20 | 30 |
| 自重（kg） | 0.65 | 0.65 | 2.5 | 2.5 | 10.3 | 17 | 36 |
| 備注 | 應用真空環境中，需單獨訂貨 | ||||||
